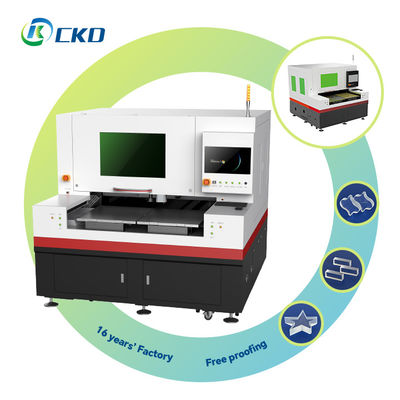

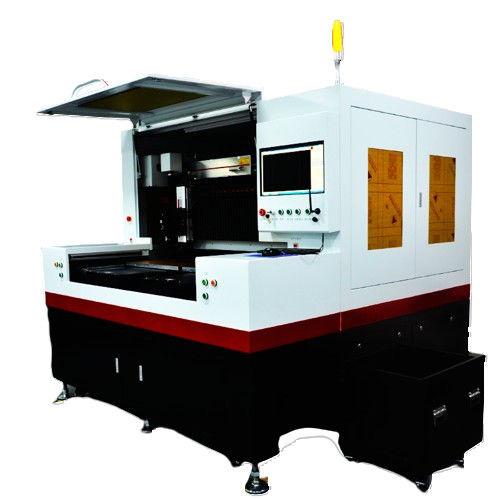

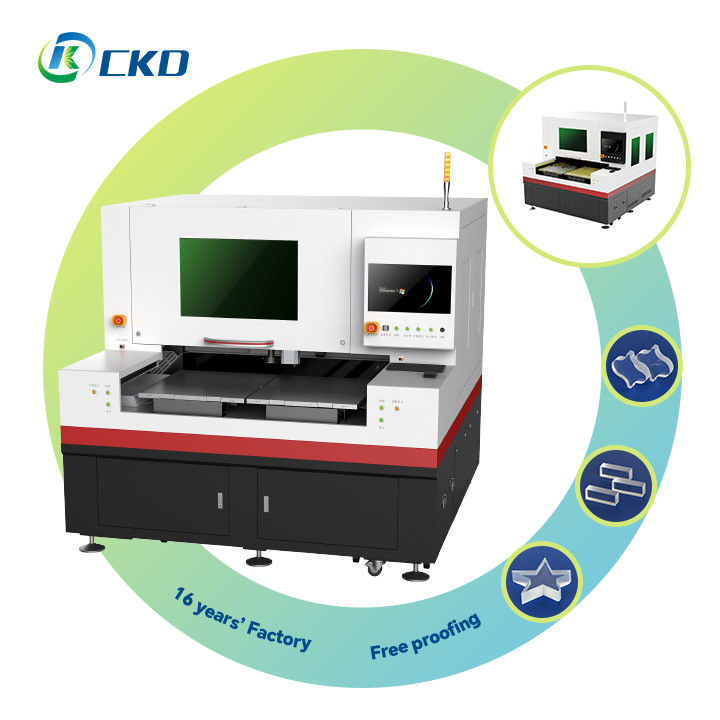

TPI Linear Guide 30-90W Stained Glass Cutting Machine Irregular Glass Cutting With Water Cooling

TPI Linear Guide 30-90W Macchina di taglio vetro colorato Taglio di vetro irregolare con raffreddamento ad acqua

Prodotti - Macchine per il taglio del vetro a laser
  • Evidenziare

    Macchina di taglio del vetro irregolare

    ,

    Macchina di taglio di vetro a raffreddamento ad acqua

    ,

    Macchine per il taglio di vetro colorato

  • Marchio di guida lineare
    TPI
  • Motore di trasmissione
    Motore lineare XY + scala di griglia ottica
  • Frequenza di lavoro
    50 Hz/60 Hz
  • Punti chiave di vendita
    Picsecondo ultra veloce
  • Motore di trasmissione
    Motore lineare XY + regolata di griglia
  • Potenza del laser
    30/50/60/75/80/90w
  • Fabbricazione di frammenti
    ≤5μm
  • Metodo di raffreddamento della sorgente laser
    raffreddamento ad acqua
  • Luogo di origine
    Cina
  • Marca
    CKD
  • Certificazione
    ISO CE
  • Model Number
    CKD-DP6070C
  • Minimum Order Quantity
    1
  • Prezzo
    Negotiated
  • Packaging Details
    Wooden vacuum packaging
  • Delivery Time
    15-45 days
  • Payment Terms
    L/C, T/T
  • Supply Ability
    50 sets per month

TPI Linear Guide 30-90W Macchina di taglio vetro colorato Taglio di vetro irregolare con raffreddamento ad acqua

  • TPI Linear Guide 30-90W Stained Glass Cutting Machine Irregular Glass Cutting With Water Cooling
  • TPI Linear Guide 30-90W Stained Glass Cutting Machine Irregular Glass Cutting With Water Cooling
  • TPI Linear Guide 30-90W Stained Glass Cutting Machine Irregular Glass Cutting With Water Cooling
Ottieni prezzo Contattaci



Descrizione del prodotto:CKD E Catalogo 2310.pdf

  1. Fonte laser picoseconda ad alta potenza: Utilizza un laser potente con durata di impulso di picosecondi per una precisione eccezionale nel taglio.
  2. Testa di taglio del vetro su misura: dispone di una testa di taglio proprietaria con lenti importate di alta qualità, garantendo un fascio sottile e una maggiore profondità focale.
  3. Capacità di taglio versatili: supporta operazioni di taglio e rottura sia integrate che separate, offrendo flessibilità nella lavorazione.
  4. Motori lineari di qualità superiore e bilanci di griglia: dotato di motori lineari di prim'ordine per gli assi X/Y e di una scala di griglia digitale tedesca di precisione di 0,1 μm.
  5. Controllo avanzato del movimento: Incorpora una funzione PSO standard per una spaziatura costante dei punti laser e un controllo preciso del movimento.
  6. Sistema di posizionamento preciso: include un CCD di posizionamento e lenti telecentriche per il riconoscimento esatto di marcatori circolari e incrociati.
  7. Componenti elettrici di alta qualità: utilizza componenti elettrici di Schneider Electric, rinomato produttore francese.
  8. Fornitore di energia affidabile: alimentato da una fonte di alimentazione di Mean Well, Taiwan, che garantisce prestazioni stabili.
  9. Taglio di materiali spessi: in grado di trasformare materiali fino a 19 mm di spessore con elevata efficienza.
  10. Base stabile e precisa: Il motore e le piattaforme ottiche sono supportati da una base di marmo naturale, che aumenta la stabilità e la precisione nel funzionamento.
    TPI Linear Guide 30-90W Macchina di taglio vetro colorato Taglio di vetro irregolare con raffreddamento ad acqua 0

Caratteristiche:

  1. Qualità di taglio superiore: Il processo consente di ottenere una finitura superficiale eccellente sul materiale tagliato.
  2. Uniformità dei bordi: I tagli mantengono larghezze di bordo costanti senza affine, garantendo superfici parallele.
  3. Taglio senza foratura: Lascia bordi lisci e senza sbavature, eliminando la necessità di deburring.
  4. Fragmentazione minima: produce pochissimi frammenti ai bordi del materiale.
  5. Funzionamento conveniente: L'apparecchiatura funziona a basso costo, rendendola economica.
  6. Alta efficienza produttiva: consente un elevato volume di lavorazione dei materiali in un determinato lasso di tempo, aumentando la produttività.
  7. Bassi consumi ed efficienza energetica: consuma meno consumabili e risparmia energia.
  8. Taglio rapido per forme irregolari: in grado di tagliare ad alta velocità materiali in forme irregolari.
  9. Amico dell'ambiente: Il processo non genera inquinanti, mantenendo un funzionamento pulito.
  10. Libero da polvere e acque reflue: non produce polvere né acque reflue, favorendo un processo di taglio ecologico.



Parametri tecnici:





Specificità Descrizione
Metodo di raffreddamento raffreddamento ad acqua
Larghezza dell'impulso < 10ps
Frequenza di pulsazione 1 Hz - 1000 kHz
Lunghezza d'onda 1064 nm
Qualità del raggio M^2 < 1.2
Potenza 50W (opzioni: 10W, 20W, 30W, 60W, 80W, ecc.)
Tipo di laser Laser a impulso di picosecondi a infrarossi
Motore di trasmissione Motore lineare XY + scala di griglia ottica
Accuratezza del posizionamento ±2um
Ripetibilità ±1,5 mm
Accelerazione 1G
Velocità lineare Fino a 1000 mm/s
Velocità di taglio Regolabile da 0 a 500 mm/s
Spessore di taglio Vetro ultra trasparente a taglio singolo ≤ 19 mm, vetro blu a doppio taglio ≤ 19 mm
Bore minimo di taglio ≤ 5um
Precisione di taglio ± 0,01 mm
Distanza di taglio X/Y 610 × 700 mm
Tipo di laser RFC02 (CO2 a radiofrequenza)
Metodo di raffreddamento raffreddamento ad acqua
Lunghezza d'onda 100,6 μm
Potenza 150W (opzioni: 250W/350W)
Frequenza di pulsazione 1-100 kHz
Peso Circa 3500 kg / 40000 kg
Dimensioni della macchina (opzione 1) Lunghezza 2550 mm x Larghezza 2080 mm x Altezza 1960 mm
Dimensioni della macchina (opzione 2) Lunghezza 2150 mm x larghezza 2080 mm x altezza 1960 mm
Voltaggio, potenza < 8 kW, AC220V



Applicazioni:



Applicazioni Industria e tipi di vetro utilizzati
Industria della lavorazione del vetro

La lavorazione del vetro è un'industria altamente versatile che si rivolge a varie applicazioni.elettrodomestici e nuove industrie energetiche.

Vetro biomedico ottico/UTG/willow/fragile

Il vetro ottico, UTG (vetro ultra sottile), Willow e il vetro biomedico fragile sono alcuni dei tipi di vetro utilizzati nell'industria biomedica.Il vetro viene utilizzato per la produzione di strumenti di precisione nell'industria biomedica.

Industria immobiliare

Il vetro è un componente essenziale della decorazione architettonica utilizzata nel settore immobiliare.

Industria automobilistica

Il vetro è essenziale per la produzione di automobili ed è ampiamente utilizzato nell'industria automobilistica.

Industria dei mezzi di comunicazione

Le coperture di zaffiro per cellulari e orologi, i vetri per telecamere e lenti CCTV sono alcuni dei tipi di vetro ampiamente utilizzati nell'industria dei media di comunicazione.

Industria degli elettrodomestici

I pannelli di vetro sono ampiamente utilizzati negli elettrodomestici per scopi estetici e funzionali.

Nuova industria energetica

Il vetro fotovoltaico è ampiamente utilizzato nell'industria delle nuove energie e nella fabbricazione di pannelli solari per la produzione di energia elettrica.







Supporto e servizi:



Installazione e messa in servizio: Our professional technical team will go to the customer's site to install and commission the equipment to ensure that the laser equipment is put into use in the shortest time and reaches the best working condition.

Formazione operativa: fornire ai clienti corsi di formazione operativa dettagliati, compresi il funzionamento di base dell'apparecchiatura, le specifiche comuni di risoluzione dei problemi e di utilizzo sicuro;per garantire che gli operatori possano padroneggiare l'uso dell'apparecchiatura.

Supporto tecnico: forniamo servizi di supporto tecnico 24 ore su 24, 7 giorni su 7 e risolviamo prontamente i problemi tecnici incontrati dai clienti durante l'utilizzo tramite telefono, e-mail o connessione remota.

Manutenzione: manutenzione e manutenzione preventiva delle attrezzature dei clienti per garantire il funzionamento stabile a lungo termine delle attrezzature.e rispondere rapidamente alle esigenze di manutenzione dei clienti.

Fornitura di pezzi di ricambio: fornire pezzi di ricambio originali per garantire che durante la manutenzione dell'apparecchiatura possano essere utilizzati pezzi di ricambio di alta qualità, prolungare la vita utile dell'apparecchiatura e ridurre i tempi di inattività.

Aggiornamento e trasformazione: in base alle esigenze del cliente, aggiornare e trasformare le attrezzature esistenti per migliorare le prestazioni delle attrezzature e soddisfare i nuovi requisiti di produzione.

Servizi personalizzati: in base alle esigenze particolari dei diversi clienti, fornire soluzioni personalizzate, compresa la progettazione, lo sviluppo e il debugging delle attrezzature,per garantire che le esigenze di produzione personalizzate dei clienti siano soddisfatte.

Servizio in loco: quando l'attrezzatura fallisce, i nostri ingegneri di servizio possono andare rapidamente sul sito per diagnosticare e riparare per garantire che la produzione non sia influenzata.



Imballaggio e trasporto:



Imballaggio del prodotto:

  • La macchina di taglio laser del vetro sarà imballata in una cassa di legno per evitare danni durante il trasporto.
  • Tutti gli accessori e i componenti necessari saranno inclusi nella cassa.
  • La cassa sarà etichettata con il nome del prodotto, il numero di modello e le istruzioni per la gestione.

Spedizione:

  • La macchina di taglio laser del vetro sarà spedita tramite un vettore affidabile e di buona reputazione.
  • Il vettore sarà istruito a maneggiare la cassa con cura e a garantire la consegna tempestiva.
  • Il cliente riceverà un numero di tracciamento per monitorare l'andamento della spedizione.



FAQ:



D: Qual è il marchio della macchina di taglio del vetro laser?

R: Il marchio della macchina di taglio del vetro a laser è CKD.

D: Qual è il numero di modello della macchina di taglio del vetro laser?

R: Il numero di modello della macchina di taglio laser del vetro è CKD-DP6070C.

D: Dove viene fabbricata la macchina di taglio del vetro laser?

R: La macchina di taglio laser per vetro è prodotta in Cina.

D: La macchina di taglio laser del vetro ha qualche certificazione?

R: Sì, la macchina di taglio del vetro laser ha la certificazione ISO.

Q: Qual è la quantità minima di ordine per la macchina di taglio del vetro laser?

R: Il quantitativo minimo di ordinazione per la macchina di taglio del vetro laser è 1.

D: Qual è il prezzo della macchina per il taglio del vetro laser?

R: Il prezzo della macchina per il taglio del vetro laser è negoziato.

D: Qual è la confezione della macchina di taglio del vetro laser?

R: La macchina di taglio del vetro a laser è confezionata in imballaggi a vuoto in legno.

D: Qual è il tempo di consegna della macchina per il taglio del vetro laser?

R: Il tempo di consegna della macchina di taglio laser vetro è di 15-45 giorni.

D: Quali sono i termini di pagamento per la macchina di taglio del vetro laser?

R: I termini di pagamento per la macchina di taglio del vetro laser sono L/C e T/T.

D: Qual è la capacità di approvvigionamento della macchina di taglio del vetro laser?

R: La capacità di approvvigionamento della macchina di taglio del vetro laser è di 50 set al mese.
