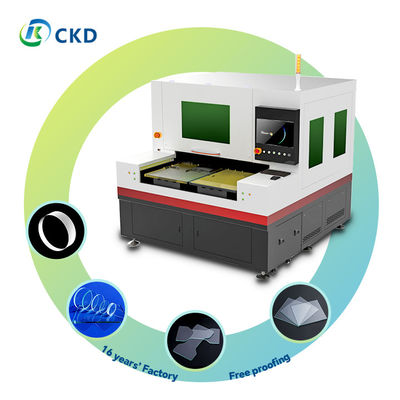

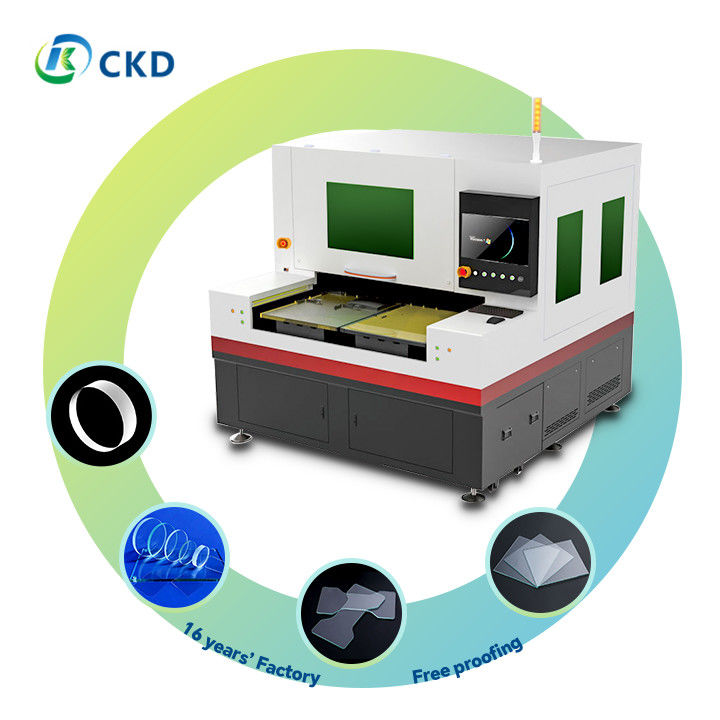

Macchina per il taglio del vetro a laser di grado industriale con motore lineare XY e motore di azionamento della scala di griglia ottica

Descrizione del prodotto:

La Advanced Laser Cutting Machine è dotata di una sorgente laser ad alta potenza per prestazioni di taglio superiori. Il laser ha un design all'avanguardia, pulsato ad alta frequenza, che lo rende ideale per applicazioni industriali di precisione. La macchina ha capacità di movimentazione dei materiali versatili e può elaborare un'ampia gamma di materiali, inclusi metalli e non metalli. Le capacità di taglio sono multifunzionali, supportano il taglio continuo di fogli, il taglio di precisione a punto singolo e il taglio efficiente di strisce.

Il controllo dell'asse X/Y della macchina utilizza servomotori DC ad alta precisione ed encoder ottici ultra-fini da 0,1 μm, garantendo un'accuratezza senza pari. La macchina è inoltre dotata di controllo intelligente del movimento con funzionalità di messa a fuoco automatica e controllo dinamico della perforazione per un taglio efficiente e preciso. Inoltre, l'incorporazione di un sistema di telecamere CCD premium consente il monitoraggio visivo in tempo reale, il riconoscimento di pattern e il rilevamento dei punti di marcatura.

La macchina vanta capacità di taglio impressionanti, soddisfacendo un'ampia gamma di applicazioni industriali con la capacità di elaborare materiali fino a 19 mm di spessore. I componenti di precisione della base del motore e della piattaforma ottica sono realizzati in granito naturale, progettati per una stabilità superiore e resistenza alle vibrazioni, e garantiscono una precisione costante nel tempo.

La Advanced Laser Cutting Machine è intuitiva, facile da usare e riduce notevolmente lo spreco di materiale grazie al taglio preciso. Adatta sia per produzioni su piccola scala che su larga scala, la macchina richiede una manutenzione minima, garantendo un'affidabilità a lungo termine.

Caratteristiche:

Parametri tecnici:

Il tipo di laser utilizzato varia in base al modello, ma tutti i modelli utilizzano un laser a fibra a impulsi ultracorti. La potenza media dei nostri laser è di 50 W, con opzioni disponibili anche per 10 W, 20 W, 30 W, 60 W e 80 W. I nostri laser funzionano a una lunghezza d'onda di 1064 nm, con una seconda armonica a 532 nm. La larghezza dell'impulso è inferiore a 10 picosecondi e la frequenza di ripetizione è regolabile da 1 Hz a 1000 kHz. I nostri laser hanno anche una qualità del fascio quasi limitata dalla diffrazione con un valore M² inferiore a 1,2.

I nostri laser offrono prestazioni di taglio precise, con una precisione di posizionamento di ±2μm sull'intera area di lavoro. La ripetibilità è di ±1,5μm, con una precisione angolare di ±16 secondi d'arco. La velocità di taglio massima è fino a 1000 mm/s. I nostri laser possono tagliare vetro ultra sottile fino a 1 mm e vetro standard fino a 19 mm (a seconda delle proprietà del materiale e dei requisiti di taglio). La larghezza minima della linea è ≤30μm e il diametro minimo del foro è ≤20μm.

Offriamo modelli sia a piattaforma singola che a piattaforma doppia. Le dimensioni dell'area di lavoro variano in base al modello, con opzioni per 400x500mm, 600x700mm e 600x900mm per ogni piattaforma sui modelli a piattaforma doppia. Il modello a piattaforma singola ha opzioni per 400x500mm, 600x700mm o 600x900mm.

I nostri laser hanno un consumo energetico di 150 W, con 250 W/350 W in standby. La tensione di ingresso è AC220 V ± 10% e la frequenza è 50-60 Hz.

Le dimensioni delle nostre macchine variano a seconda del modello, con una lunghezza che va da 1600 mm a 2550 mm, una larghezza che va da 1700 mm a 2080 mm e un'altezza che misura 1960 mm. Il peso varia da 3500 kg a 5000 kg, a seconda del modello.

I nostri laser includono un sistema di raffreddamento ad acqua integrato per la stabilità termica. Utilizziamo anche un avanzato sistema di controllo CNC con capacità di elaborazione ad alta velocità. I ​​nostri laser sono dotati di un software proprietario di ottimizzazione del taglio e di un involucro di sicurezza laser di Classe 1 con pulsanti di arresto di emergenza.

I nostri laser richiedono una temperatura di esercizio di 18-28°C (64-82°F) e livelli di umidità del 40-70% senza condensa. La stabilità di potenza può fluttuare fino a ±5% massimo.

Offriamo diversi aggiornamenti opzionali, tra cui un sistema di visione migliorato per l'allineamento automatico, un sistema di carico/scarico automatizzato dei materiali, progetti di dispositivi personalizzati per applicazioni specifiche e pacchetti di garanzia e assistenza estesi. Si prega di notare che le specifiche possono variare leggermente in base a configurazioni specifiche e continui miglioramenti del prodotto. Si prega di consultare il nostro team tecnico per le informazioni più aggiornate e le opzioni di personalizzazione.

Applicazioni:

La nostra avanzata macchina per il taglio laser è progettata per soddisfare un'ampia gamma di esigenze industriali, offrendo precisione ed efficienza su vari materiali e applicazioni:

• Ideale per la creazione di cruscotti, cruscotti e interfacce di controllo ad alta precisione
• In grado di gestire materiali di spessore da sottile a medio con eccezionale precisione

• Vetro ultra sottile:Taglio preciso di lastre di vetro delicate per dispositivi elettronici
• Vetro bianco:Lavorazione pulita e precisa per applicazioni decorative e architettoniche
• Vetro borosilicato ad alto tenore di carbonio:Taglio specializzato per apparecchiature da laboratorio e prodotti resistenti al calore
• Vetro di quarzo:Taglio di precisione per componenti ottici e esigenze del settore dei semiconduttori

• Progettato per tagliare schede PCB, circuiti flessibili e altri substrati elettronici
• Garantisce bordi puliti e un impatto termico minimo sui materiali elettronici sensibili

• Taglio dello zaffiro:Per quadranti di orologi, obiettivi per fotocamere di smartphone e display di fascia alta
• Lavorazione di precisione delle pietre preziose:Creazione di disegni intricati in pietre preziose e semipreziose
• Produzione di componenti LED:Taglio di wafer di zaffiro per la produzione di LED

• In grado di elaborare vari componenti LCD, tra cui:
  • Film conduttivi ITO (ossido di stagno e indio)
  • Filtri colore RGB
  • Pellicole polarizzanti
• Garantisce un taglio preciso senza danneggiare i delicati materiali espositivi

• Taglio preciso del vetro ottico K9 per lenti e prismi di alta qualità
• Sagomatura di precisione di pellicole ottiche per varie applicazioni industriali e scientifiche

• Microtaglio di piccole parti complesse per i settori medico e aerospaziale
• Taglio di forme personalizzate per progetti di prodotti e prototipi unici
• Lavorazione di materiali multistrato per prodotti compositi

La versatilità del nostro sistema di taglio laser lo rende uno strumento prezioso in numerosi settori, dall'elettronica di consumo alla ricerca scientifica avanzata, garantendo risultati di alta qualità e processi di produzione efficienti.
