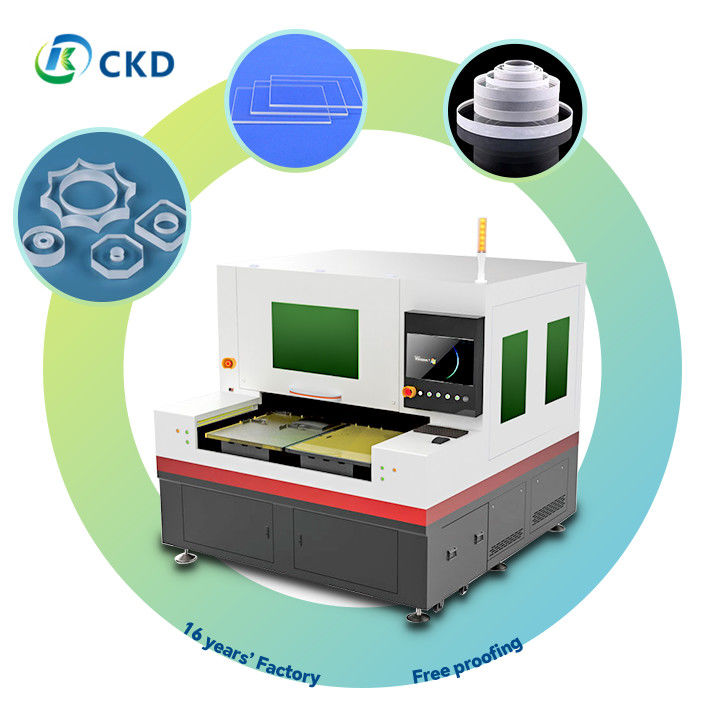

Precision Small Glass Laser Cutting Machine With XY Linear Motor Grating Ruler And Pulse <10ps

Macchina di taglio laser di vetro di piccole dimensioni di precisione con regolata di griglia del motore lineare XY e impulso < 10ps

Prodotti - Macchine per il taglio del vetro a laser

Evidenziare

Macchina di taglio laser di vetro di piccole dimensioni di precisione
,
Pulso < 10ps Macchina di taglio laser di vetro
Motore di trasmissione

Motore lineare XY + regolata di griglia
opzioni personalizzabili

Opzioni personalizzate disponibili per dimensioni del tavolo, potenza laser (fino a 500W) e teste di
Dimensione del lavoro

610*700mm X 2 Personalizzabile
Materiali applicabili

Classe Ultra Clear, vetro bianco semplice vetro ad alto borosilicato vetro, vetro di quarzo vetro ot
Larghezza dell'impulso

< 10ps
Sorgente laser di scissione

RFC02 (Radio Frequency CO2) - RFC02 10.6μm 150W (opzioni: 250W/350W) - 150W(250W/350W) raffreddament
Fonte laser di scissione Tipo laser

RFC02 (CO2 a radiofrequenza)
Materiale

Vetro
Luogo di origine

Cina
Marca

CKD
Certificazione

ISO CE
Model Number

CKD-DP6070C-50E CKD-DP6070C-60E CKD-DP6070C-80TE CKD-DP6070C-50ECKD-DP6070S-50E CKD-DP6070S-60E CKD-DP6070S-80TE CKD-DP6070S-80ECKD-DP6070D-50E CKD-DP6070D-60E CKD-DP6070D-80TE CKD-DP6070D-80ECKD-SP6070S-50E CKD-SP6070S-60E CKD-SP6070S-80TE CKD-SP6070S-80E
Minimum Order Quantity

1
Prezzo

Negotiated
Packaging Details

Wooden vacuum packaging
Delivery Time

25-45 days
Payment Terms

L/C, T/T
Supply Ability

60sets per month

Macchina di taglio laser di vetro di piccole dimensioni di precisione con regolata di griglia del motore lineare XY e impulso < 10ps

Name: Macchina di taglio laser di vetro di piccole dimensioni di precisione con regolata di griglia del motore lineare XY e impulso < 10ps
Brand: ShenZhen CKD Precision Mechanical & Electrical Co., Ltd.
SKU: CKD-DP6070C-50E CKD-DP6070C-60E CKD-DP6070C-80TE CKD-DP6070C-50ECKD-DP6070S-50E CKD-DP6070S-60E CKD-DP6070S-80TE CKD-DP6070S-80ECKD-DP6070D-50E CKD-DP6070D-60E CKD-DP6070D-80TE CKD-DP6070D-80ECKD-SP6070S-50E CKD-SP6070S-60E CKD-SP6070S-80TE CKD-SP6070S-80E
Price: 20,007.00 USD
Availability: InStock

button button

Ottieni prezzo Contattaci

Descrizione del prodotto:

Macchina di taglio laser avanzata: precisione e versatilità

Caratteristiche chiave:

Fuore laser ad alta potenza:Equipaggiato con un laser pulsato ad alta frequenza per prestazioni di taglio superiori.
Manipolazione versatile del materiale:Capace di elaborare una vasta gamma di materiali, inclusi metalli e non metalli.
Capacità di taglio multifunzionale:
- Supporta il taglio continuo delle lamiere
- Taglio in singolo punto di precisione
- Taglio efficiente delle strisce
Controllo avanzato dell'asse X/Y:Utilizza servomotori DC ad alta precisione e ultra-fini encoder ottici da 0,1 μm per un'accuratezza senza pari.
Controllo motorio intelligente:Dispone di funzionalità di follow-focus automatico e controllo del piercing dinamico.
Immagini ad alta risoluzione:Incorpora un sistema di telecamere CCD premium per il monitoraggio visivo in tempo reale, il riconoscimento di schemi e il rilevamento di punti di segno.
Fornitore di corrente robusto:Equipaggiato con una fonte di alimentazione di alta stabilità di fabbricazione tedesca.
Impressive Cutting Range:Capace di elaborare materiali fino a 19 mm di spessore, per una vasta gamma di applicazioni industriali.
Componenti di precisione:
- Base motrice e piattaforma ottica in granito naturale
- Disegnati per una stabilità e una resistenza alle vibrazioni superiori
- Garantisce la precisione nel tempo

Ulteriori vantaggi:

Ideale per applicazioni industriali ad alta precisione
Interfaccia user-friendly per un'operazione facile
Riduzione degli sprechi di materiale grazie al taglio preciso
Adatti sia per le serie di produzione su piccola scala che per quelle di grandi volumi
Bassi requisiti di manutenzione, garantendo l'affidabilità a lungo termine

La macchina di taglio laser avanzata offre precisione e versatilità per applicazioni industriali ad alta precisione.è in grado di trattare una serie di materiali, inclusi metalli e non metalliLe sue capacità di taglio multifunzionale supportano il taglio continuo di lamiere, il taglio a punto singolo di precisione e il taglio efficiente delle strisce.

La macchina utilizza un controllo avanzato dell'asse x/y con servomotori DC ad alta precisione e codificatori ottici ultra-fini per una precisione senza pari.Dispone anche di controllo del movimento intelligente con controllo automatico di messa a fuoco e controllo dinamico del piercing.L'imaging ad alta risoluzione è integrato attraverso un sistema di telecamere CCD per il monitoraggio visivo in tempo reale, il riconoscimento di modelli e il rilevamento dei punti di segno.

La macchina di taglio laser è dotata di una robusta fonte di alimentazione con una fonte di alimentazione ad alta stabilità di fabbricazione tedesca e di una fonte di alimentazione di marca taiwanese utilizzata per i componenti ottici.Ha una portata di taglio impressionante., in grado di elaborare materiali fino a 19 mm di spessore e componenti di precisione per garantire la precisione nel tempo.

Oltre alle sue caratteristiche principali, la macchina offre vari vantaggi, tra cui un'interfaccia facile da usare per un'operazione facile, ridotto spreco di materiale a causa del taglio preciso,idoneità sia per le serie di produzione su piccola scala che per quelle di grande volume, e bassi requisiti di manutenzione per un'affidabilità a lungo termine.

Caratteristiche:

Sistema avanzato di taglio laser: caratteristiche, vantaggi e applicazioni

Caratteristiche chiave

Taglio di precisione
- Taglio ad alta velocità a forma irregolare
- Taglio di contorno
- Perforazione di piccoli fori
- Capacità di taglio a mano
Trasformazione superiore
- Finitura di bordo di alta qualità
- Nessun effetto conico
- Perdite materiali minime
- Taglio senza foratura
Funzionamento ecologico
- Nessun inquinamento
- Nessun residuo di polvere
- Nessuna produzione di acque reflue

Vantaggi

Processing ad alta velocità
- Taglio rapido di forme e disegni complessi
Qualità di taglio superiore
- Confittura dei bordi
- Minima a nessuna frana
- Se del caso, frantumi estremamente piccoli
Risparmio economico
- Tasso di rendimento elevato
- Basso consumo di consumi
- Funzionamento energeticamente efficiente
Amico dell'ambiente
- Processo pulito senza sottoprodotti nocivi

Materiali compatibili

Vetro specializzato
- Vetro ultra trasparente
- Vetro bianco
- Vetro ad alto contenuto di borosilicato
- vetro al quarzo
Componenti elettronici
- Coperture di vetro per telefoni
- Vetro per auto
- Coperture di vetro per telecamere
- schermi LCD
Materiali ottici
- vetro K9
- Filtri ottici diversi
- Taglio di specchi
Materiali preziosi
- Fabbricazione a base di zaffiro per quadranti e componenti elettronici di orologi

Industria applicabile

Fabbricazione di vetro
- Vetro ottico
- Vetro temperato
- Vetro ultra sottile
- Acciai di vetro di laboratorio
- Apparecchiature di vetro per uso medico
Elettronica
- Telefoni cellulari
- Display per tablet
- schermi per computer portatili
- Vetro semiconduttore ottico/ITO/giallo/violato
Autoveicoli
- Vetri e parabrezza per automobili
- Display del cruscotto
- Dispositivi di controllo
Immobili e costruzioni
- Vetro architettonico
- pannelli di vetro decorativi
- Fabbricazione di apparecchi per la costruzione di vetri
Apparecchi domestici
- pannelli di vetro per forni e frigoriferi
- Componenti di vetro per illuminazione
Media di comunicazione
- Schermi di dispositivi mobili
- Coperture da zaffiro per orologi
- Lenti per telecamere e videocamere
Nuovo settore dell'energia
- Vetro per pannelli solari
- Vetro specializzato per finestre ad alta efficienza energetica
Aerospaziale e difesa
- Componenti ottici ad alta precisione
- Vetro specializzato per i display della cabina di guida
Ricerca medica e scientifica
- Vetro per apparecchiature di laboratorio
- Lenti ottiche per dispositivi medici
- Fabbricazione a partire da prodotti della voce 8528

Questo avanzato sistema di taglio laser offre una soluzione versatile per una vasta gamma di settori, fornendo una lavorazione di alta precisione, efficiente ed ecologica di vari materiali di vetro e ottici.La sua capacità di gestire forme complesse e materiali delicati la rende una scelta ideale sia per la produzione su larga scala che per la produzione specializzata., applicazioni ad alto valore.

Parametri tecnici:

Parametri tecnici: Advanced Laser Cutting Systems

Parametro	Dual-platform Ultrashort Pulse Laser Cutting Machine	Dual-platform Picosecond Laser Cutting Machine	Single-platform Picosecond Laser Cutting Machine
Numero di modello	HT-1PG-6070GD/6090GD	HT-1PG-4050D/6070D/6090D	HT-1PG-4050/6070/6090

Specifiche del laser

Tipo di laser:Laser a fibra ad impulso ultrashort (specific type varies by model)
Potenza media:50W (options for 10W, 20W, 30W, 60W, 80W available)
Lunghezza d'onda:1064 nm, con secondo armonico a 532 nm.
Larghezza di impulso:< 10ps (picosecondi)
Tasso di ripetizione:1 Hz - 1000 kHz (adjustabile)
Qualità del fascio:M2 < 1.2 (beam limitato da quasi-diffrazione)

Performance di taglio

Accuratezza di posizionamento:± 2 μm sull'intera area di lavoro
Ripetibilità:±1.5μm, con ±16 arc-second angular accuracy
Velocità di taglio massima:Fino a 1000 mm/s
Spessore di taglio:
- Vetro ultra-sottile: ≤ 1 mm
- Standard glass: ≤19mm (varies based on material properties and cutting requirements)
Larghezza minima della linea:≤ 30 μm (material dependent)
Diametro minimo del buco:≤ 20 μm

Dimensioni dell'area di lavoro

Dual-platform Models:600x700mm, 600x900mm, o 400x500mm per piattaforma
Single-platform model:400x500mm, 600x700mm, o 600x900mm

Energia e elettricità

Consumo di energia:150W (250W/350W in standby)
Voltaggio di ingresso:AC220V ± 10%
Frequenza:50 - 60 Hz

Specificità fisiche

Dimensioni della macchina:
- Lunghezza: 1600 mm - 2550 mm (modello dipendente)
- Larghezza: 1700 mm - 2080 mm
- Altezza: 1960 mm
Peso:3500 kg - 5000 kg (variabile per modello)

Altre caratteristiche

Sistema di raffreddamento:Built-in water cooling per la stabilità termica
Sistema di controllo:Advanced CNC con capacità di elaborazione ad alta velocità.
Software:Proprietary cutting optimization software included
Caratteristiche di sicurezza:Classe 1 laser safety enclosure, pulsanti di emergenza.

Requisiti ambientali

Temperatura di funzionamento:18-28°C (64-82°F)
Umidità:40-70% non condensante.
Stabilità di potenza:± 5% di fluttuazione massima

Aggiornamenti facoltativi

Sistema di visione avanzato per allineamento automatico.
Sistema automatizzato di carico/scarico di materiali
Disegni di apparecchiature personalizzati per applicazioni specifiche
Garanzia estesa e pacchetti di servizio disponibili

Note: Le specifiche possono variare leggermente in base a specifiche configurazioni e miglioramenti continui del prodotto.Si prega di consultare il nostro team tecnico per le informazioni più aggiornate e le opzioni di personalizzazione.

Applicazioni:

Scopo di applicazione: soluzioni di taglio laser versatili

La nostra macchina di taglio laser avanzata è progettata per soddisfare una vasta gamma di esigenze industriali, offrendo precisione ed efficienza su vari materiali e applicazioni:

1. Fabbricazione di pannelli di strumenti

Ideale per la realizzazione di pannelli strumenti, cruscotti e interfacce di controllo ad alta precisione
Capaci di manipolare materiali sottili o di spessore medio con una precisione eccezionale

2. lavorazione specializzata del vetro

La nostra macchina di taglio laser è in grado di elaborare diversi tipi di vetri:

Vetro ultra sottile:Taglio preciso di lamiere di vetro delicate per dispositivi elettronici
Vetro bianco:Trasformazione pulita e accurata per applicazioni decorative e architettoniche
Vetro ad alto borosilicato:Taglio specializzato per apparecchiature di laboratorio e prodotti resistenti al calore
Vetro di quarzo:Taglio di precisione per le esigenze dell'industria dei componenti ottici e dei semiconduttori

3. Fabbricazione di componenti elettronici

Dispositivi per il taglio di schede PCB, circuiti flessibili e altri substrati elettronici
Garantisce bordi puliti e un impatto termico minimo sui materiali elettronici sensibili

4. La lavorazione delle pietre preziose e dei materiali preziosi

La nostra macchina di taglio laser può anche lavorare pietre preziose e materiali preziosi:

Taglio di zaffiro:Per le finestre degli orologi, gli obiettivi delle fotocamere degli smartphone e gli schermi di fascia alta
Formazione di pietre preziose:Creazione di disegni complessi in pietre preziose e semipreziose
Fabbricazione di componenti a LED:Taglio di wafer di zaffiro per la produzione di LED

5. Fabbricazione di pannelli per schermi a cristalli liquidi (LCD)

La nostra macchina di taglio laser può elaborare vari componenti LCD:

pellicole conduttive ITO (ossido di stagno di indio)
Filtri di colore RGB
Film polarizzanti

Garantisce un taglio preciso senza danneggiare materiali delicati.

6. elaborazione di pellicole ottiche specializzate

La nostra macchina di taglio laser può fornire:

Taglio preciso di vetro ottico K9 per lenti e prismi di alta qualità
Formazione di precisione di pellicole ottiche per varie applicazioni industriali e scientifiche

Capacità aggiuntive:

Microtaglio di parti piccole e complesse per l'industria medica e aerospaziale
Taglio su misura per disegni e prototipi di prodotti unici
Trasformazione a più strati di materiali per prodotti compositi

La versatilità del nostro sistema di taglio laser lo rende uno strumento inestimabile in molteplici settori, dall'elettronica di consumo alla ricerca scientifica avanzata,garantire risultati di alta qualità e processi produttivi efficienti.
